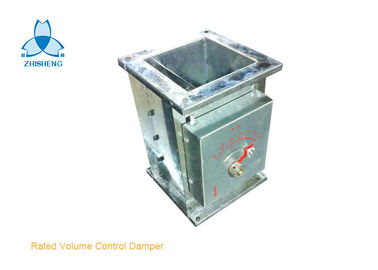

एयरफ्लो को नियंत्रित करने के लिए धूल में स्थापित लगातार वॉल्यूम नियंत्रण डैपर

लगातार वॉल्यूम नियंत्रण डामर

एचवीएसी सिस्टम या केंद्र एयर कंडीशनिंग के वायु प्रवाह को नियंत्रित करने के लिए लगातार वॉल्यूम कंट्रोल डैपर धूल में स्थापित किया जाता है,

लगातार वायु वाल्व वाल्व एक यांत्रिक स्व-संचालित डिवाइस है जो वेंटिलेशन और एयर कंडीशनिंग सिस्टम के लिए उपयुक्त है जिसके लिए निरंतर वायु मात्रा की आवश्यकता होती है। निरंतर वायु मात्रा नियंत्रण बाहरी शक्ति की आवश्यकता नहीं है। यह वायु प्रवाह में एयरफ्लो बल पर नियंत्रण वाल्व की स्थिति में निर्भर करता है ताकि वायु प्रवाह पूरे दबाव अंतर सीमा पर पूर्व निर्धारित प्रवाह दर पर बनाए रखा जा सके।

आवेदन:

वर्तमान में, चीन में, प्रशंसक कॉइल्स और ताजा वायु प्रणालियों के लिए एयर कंडीशनर अभी भी अपेक्षाकृत आम हैं, खासकर होटल के कमरे में, और अधिकांश कार्यालय और कार्यालय भवन इस विधि का उपयोग करते हैं। सामान्य अभ्यास प्रत्येक मंजिल पर ताजा हवा इकाइयों को स्थापित करना, पैदल चलने वाले नए वायु नलिकाओं को स्थापित करना और मुख्य पाइप से दर्जनों शाखा पाइपों को प्रत्येक कमरे में एक्सेस करना है।

उदाहरण के रूप में होटल के कमरे लेते हुए, प्रत्येक कमरे में ताजा हवा की मात्रा आम तौर पर 100 एम 3 / एच होती है। प्रत्येक शाखा में समान मात्रा में वायु प्रवाह कैसे प्राप्त करें? आम तौर पर, डिजाइनर अक्सर ताजा हवा शाखा पाइप में वायु मात्रा नियंत्रण वाल्व जोड़ते हैं। यह उम्मीद की जाती है कि वायु मात्रा वितरण देर से डीबगिंग विधि के माध्यम से पूरा हो जाएगा। चूंकि नई वायु प्रणाली आम तौर पर एक लंबी ट्रंक पाइप होती है और शाखा पाइप कम होती है, वायु मात्रा नियंत्रण वाल्व का समायोजन न तो सहज होता है, न ही समायोजन सटीकता आदर्श है।

इसके अलावा, प्रति कमरा ताजा हवा की मात्रा केवल 100 एम 3 / एच है, और हवा की मात्रा बहुत छोटी है। यह पूरा नहीं हो सकता है। निर्माण इकाई यह सुनिश्चित करने के लिए नई वायु नलिका की कुल वायु आपूर्ति मात्रा को माप सकती है कि वायु आपूर्ति नलिकाओं में हवा की भावना है। यह सुनिश्चित करने के लिए कि प्रत्येक कमरे द्वारा भेजी गई ताजा हवा की मात्रा डिजाइन मूल्य तक पहुंच सकती है, निर्माण इकाई के लिए एक कमरे और एक कमरे को संतुलित करने की आवश्यकता नहीं है। हमें केवल प्रत्येक ताजा वायु शाखा पाइप में एक निश्चित वायु वाल्व वाल्व जोड़ने की आवश्यकता है, और उपर्युक्त समस्याओं का समाधान किया जाएगा।

जो लोग ऊंचे भवनों में रहते हैं और काम करते हैं वे अक्सर ताजा हवा की कमी के बारे में चिंता करते हैं, और डिजाइनर अक्सर परेशान महसूस करते हैं। क्योंकि ड्राइंग बिंदु से, नए वायु मात्रा मानक का मूल्य कम नहीं है, लेकिन हम अक्सर एक समस्या को नजरअंदाज करते हैं, डिज़ाइन बिंदु दृश्य से वास्तविक प्रभाव सुनिश्चित करने के लिए, और ताजा में निरंतर वायु वाल्व वाल्व एप्लिकेशन वायु प्रणाली एक शक्तिशाली उपाय है।

लगातार वाउम नियंत्रण डंपर वर्गीकरण:

एक प्रकार बैलेंसर में सिलिकॉन एयरबैग के माध्यम से वायु नलिका के माध्यम से वायु प्रवाह को समझना है, और विभिन्न स्थिर दबाव स्वचालित संकुचन और विस्तार के अनुसार निरंतर वायु मात्रा का एहसास है। जब इनलेट और आउटलेट पर हवा स्थिर दबाव न्यूनतम होता है, तो एयरबैग अनुबंधित स्थिति में होता है। जब हवा के इनलेट और आउटलेट में स्थिर दबाव बढ़ता है, तो एयरबैग बढ़ने लगती है, जिससे एयरबैग के आस-पास की जगह कम हो जाती है। हवा के दबाव की एक श्रृंखला पर प्रवाह निरंतर रखें।

दूसरा प्रकार एक यांत्रिक स्व-ऊर्जा उपकरण है जो वायु वाहिनी में एयरफ्लो दबाव पर नियंत्रण वाल्व की स्थिति में निर्भर करता है ताकि वायु प्रवाह एक निश्चित दबाव अंतर सीमा के भीतर पूर्व निर्धारित प्रवाह दर पर बनाए रखा जा सके। इसके लिए कोई बाहरी शक्ति की आवश्यकता नहीं है और रिमोट कंट्रोल सिग्नल के माध्यम से प्रवाह सेटिंग बदलने के लिए इलेक्ट्रिक एक्ट्यूएटर में जोड़ा जा सकता है।

विशेषताएं:

निरंतर वायु वाल्व वाल्व एक स्वचालित यांत्रिक तंत्र है जिसे बाहरी शक्ति की आवश्यकता नहीं होती है, और रिमोट कंट्रोल सिग्नल के माध्यम से प्रवाह सेटिंग बदलने के लिए एक इलेक्ट्रिक एक्ट्यूएटर जोड़ा जा सकता है। निरंतर वायु प्रवाह वाल्व भेजने और निकास प्रणाली में उपयोग किया जा सकता है। कामकाजी तापमान आम तौर पर 10 ~ 50 डिग्री सेल्सियस है, और दबाव अंतर सीमा 50 ~ 1000 पीए है। वाल्व से पहले वाल्व के बाद कम से कम 50 पीए दबाव अंतर लागू होता है, अन्यथा निश्चित वायु प्रवाह वाल्व काम नहीं कर सकता है। इसे ध्यान में रखा जाना चाहिए क्योंकि नई वायु प्रणाली की ताजा हवा प्रणाली के वायु दाब मूल्य आम तौर पर बड़े नहीं होते हैं। निश्चित वायु वाल्व वाल्व स्थिति के आधार पर सीमित नहीं है, लेकिन वाल्व प्लेट शाफ्ट क्षैतिज होने की गारंटी दी जानी चाहिए। आम तौर पर, वाल्व की लंबाई 1.5 गुना और एक सीधी आउटलेट नलिका के साथ एक सीधी इनलेट डक्ट 0.5 गुना दूरी की आवश्यकता होती है।

लगातार वायु वाल्व वाल्व नियंत्रण सटीकता, एक बाहरी सूचक प्रदर्शन प्रवाह पैमाने, लगभग ± 4% की समायोजन सटीकता, रखरखाव के बिना प्रवाह-प्रतिबंधित तंत्र, प्रणाली का समर्थन करने के लिए, निश्चित वायु मात्रा वाल्व आयताकार, परिपत्र, इन्सुलेशन, सिलेंसर प्रकार हो सकता है चयनित। जैसे ही एयर कंडीशनिंग वॉटर सिस्टम में डिज़ाइनर द्वारा बैलेंस वाल्व अधिक से अधिक अपनाया जाता है, निरंतर-प्रवाह वाल्व का वितरण सटीक और समायोज्य विशेषताओं के कारण वितरण और निकास प्रणाली में व्यापक रूप से किया जाएगा।

शुद्धिकरण प्रणाली आवेदन:

एक शुद्ध एयर कंडीशनिंग सिस्टम में एक स्वच्छ कमरे के सकारात्मक दबाव मूल्य को बनाए रखना अत्यंत महत्वपूर्ण है। निकास या निकास प्रणाली में वायु प्रवाह वाल्व को स्थापित करने के अलावा, स्वच्छ कमरे में सकारात्मक दबाव मूल्य प्रभावी ढंग से सुनिश्चित किया जा सकता है।

स्वच्छ संचालन कक्ष के संचालन के दौरान, संचालन कक्ष के सकारात्मक दबाव को बनाए रखा जाना चाहिए और जब ऑपरेशन नहीं किया जाता है। जब ऑपरेशन किया जाता है, ताजा हवा की मात्रा सकारात्मक दबाव के लिए आवश्यक ताजा हवा की मात्रा और व्यक्ति द्वारा आवश्यक ताजा हवा की मात्रा होती है। जब ऑपरेशन नहीं किया जाता है, ताजा हवा की मात्रा केवल सकारात्मक दबाव होने की गारंटी है।

ताजा हवा की आवश्यक मात्रा, इसलिए नई वायु वाहिनी पर एक डबल निश्चित वायु वाल्व वाल्व की आवश्यकता।
