| एमओक्यू: | 1 set |
| मानक पैकेजिंग: | Plywood case |
| वितरण अवधि: | 15-20 days |
| भुगतान विधि: | Western Union, T/T |
| आपूर्ति क्षमता: | 100 sets per Month |

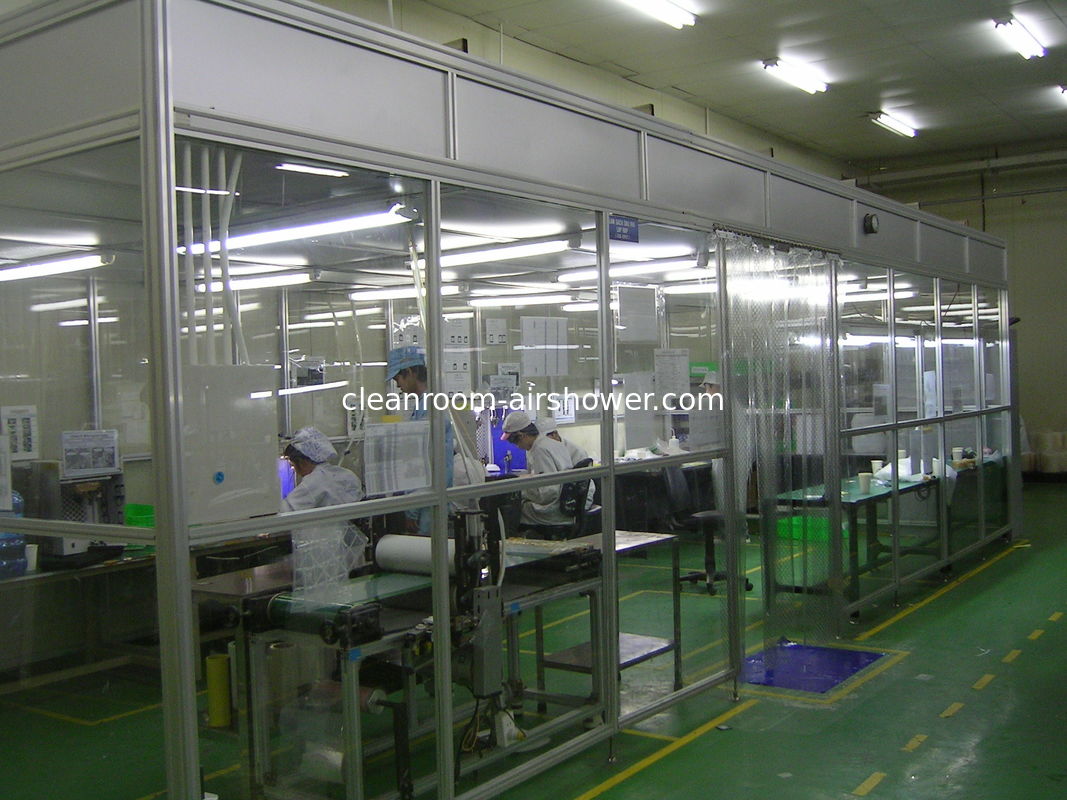

साफ बूथ
हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, भवन या कमरे के मामले में "क्लीन रूम" शब्द का उपयोग किया जाता है। पीवीसी पर्दे या राल पैनल द्वारा संलग्न एक जगह को स्वच्छ कमरे या वातानुकूलित कमरे में सफाई कारक बढ़ाने की इच्छा के मामले में "स्वच्छ बूथ" माना जाता है। आकार 1.5 मीटर से 5 मी है और छत में एफएफयू (फैन फ़िल्टर इकाई) के प्रावधान के साथ बूथ में साफ हवा पेश की गई है।
हाल के वर्षों में लोकप्रिय हो गए, अपने आकार के आधार पर नहीं, लेकिन यह एक सरल, सस्ती, चलने वाली संरचना के रूप में सफाई कारक के साथ और निर्माण कोड या अग्निशमन सेवा का उल्लंघन नहीं करने पर विचार कर रहा है।
फ़्रेम: एल्यूमिनियम
मुख्य शरीर: विरोधी स्थैतिक एक्रिलिक शीट
कक्षा: आईएसओ 5
शीर्ष लैमिनार प्रवाह
आवेदन:
स्वच्छ बूथ दवा, सूक्ष्मजीव अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिसके लिए आंशिक शुद्धिकरण उपकरण की आवश्यकता होती है।
सामग्री:
स्वच्छ बूथ का फ्रेम: एल्यूमीनियम मिश्र धातु या स्टेनलेस स्टील
स्वच्छ बूथ का शरीर: पीवीसी विरोधी स्थैतिक पर्दे / प्लेक्सीग्लस / एक्रिलिक शीट
एफएफयू सामग्री की शैल: पाउडर लेपित, एल्यूमिनियम लेपित जिंक प्लेट, या स्टेनलेस स्टील 201/304 के साथ ठंडा लुढ़का हुआ स्टील
निर्माण कोड या अग्निशमन सेवा अधिनियम के संबंध में, स्थानीय प्राधिकारी या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है। इसके अलावा, एक डेस्क पर आकार बनाया जा सकता है जिसे "सरल साफ बेंच" कहा जाता है
स्वच्छ बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर के लिए स्वच्छता कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर कंडीशनिंग का चयन
1. बूथ के अंदर के लिए स्वच्छता कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित होता है माना जाता पैरामीटर परिसंचरण, फिल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर है।
परिसंचरण दर के लिए संदर्भ तालिका
| साफ कमरे की कक्षा | सामान्य संख्यात्मक मान | यूएसए 20 9 ई मानक | औसत हवा वर्तमान गति |
| कक्षा 100,000 | 20-30 घूर्णन / एच | 20 | 0.005-0.041m / s |
| कक्षा 10,000 | 30 ~ 70 रोटेशन / एच | 70 | 0.051-0.76m / s |
| कक्षा 1000 | 100-200 घूर्णन / एच | 150 | 0.127-0.202m / s |
| कक्षा 100 | 200-600 घूर्णन / एच | 250-400 | 0.203-0.408m / s |
प्रति घंटे संचलन की दर (घूर्णन / एच) = औसत हवा की वर्तमान गति (एम / सेक) एक्स निर्वहन क्षेत्र (एम 2) x 3600 सेकंड ÷ कमरे की क्षमता (मात्रा) (एम 3)
| मद | मध्यम या उच्च प्रदर्शन फिल्टर | हेपा फिल्टर | ULPA फिल्टर |
| फ़िल्टरिंग क्षमता | कक्षा 10-100000 | कक्षा 100-10000 | कक्षा 10 |
| उदाहरण | सामान्य कार्यालय | आईसी प्रक्रिया के बाद | पूर्व आईसी प्रक्रिया |
| प्रदर्शन | मोटे कण फिल्टर की तुलना में उच्च फँसाने की क्षमता | 0.3um आकार के कणों के लिए 99.97% की क्षमता के फंसाने के लिए | 0.1um आकार के कणों के लिए 99.999% की क्षमता के फंसाने के लिए |
वायु प्रवाह क्षमता और एफएफयू की इकाइयों को स्थापित करने के लिए स्वच्छ बूथ और वांछित वर्ग की मात्रा के आधार पर चुना जाता है।
आवश्यक हवा का प्रवाह (एम 3 / मिन) = लक्षित कमरे की क्षमता (एम 3) * संचरण की दर (घूर्णन / एच) ÷ 60
उदाहरण)
एफएफयू हवा का प्रवाह, चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और वांछित वर्ग 10000 के साथ (3 × 2 × 2) × 75 ÷ 60 = 15 (एम 3 / मिनट)
* पीएयू की एकल इकाई - हमारी कंपनी का ए 17 एफएफयू संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1)। क्लीन बूथ उच्च स्वच्छ वातावरण का हिस्सा प्रदान कर सकता है, जगह के शीर्ष पर स्थापित किया जा सकता है
जिसे साफ करने की आवश्यकता है। एफएफयू से बाहर आने वाली हवा पूर्व फिल्टर और हेपा फ़िल्टर द्वारा फ़िल्टर की जाएगी, फिर
शुद्ध हवा शुद्धिकरण आवश्यकता का बीमा करने के लिए खड़ी कार्य क्षेत्र में प्रवेश करें
2)। 52dBA से कम शोर, एयर वेग 0.35-0.6 मीटर / एस है
3)। साफ बूथ का आयाम, डिज़ाइन कस्टम डिज़ाइन उपलब्ध है
4)। इसे एकल द्वारा उपयोग किया जा सकता है और स्ट्रिप क्षेत्र को साफ करने के लिए जोड़ा जा सकता है
5)। शुद्धिकरण रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग

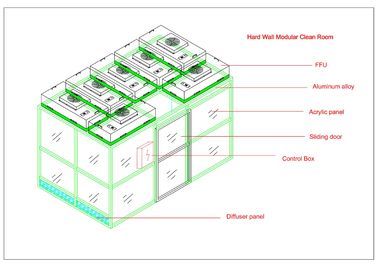

स्वच्छ बूथ का प्रकार
वैकल्पिक सहायक:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान
एफएफयू के लिए विशिष्टता
| आइटम मॉडल | ZS-FFU610 | ZS-FFU915 | ZS-FFU1170 | ZS-FFU1220 | |
| आवरण के लिए आकार (मिमी) | 610x610x240 | 915x610x240 | 1170x570x240 | 1220x610x240 | |
| सामग्री | पाउडर लेपित, एल्यूमीनियम लेपित जस्ता प्लेट, या स्टेनलेस स्टील 201/304 के साथ ठंड लुढ़काया इस्पात | ||||
| रेटेड वायु प्रवाह (एम 3 / एच) | 1000 | 1500 | 1800 | 2000 | |
| हवा का वेग | 0.35 / 0.48 / 0.6 एम / एस | ||||
| ईएसपी | 80-120pa | ||||
| हेपा फेटर | आकार (मिमी) | 610x610x69 | 915x610x69 | 1170x570x69 | 1220x610x69 |
| ढांचा | एल्युमिनियम प्रोफाइल | ||||
| मीडिया | शीसे रेशा | ||||
| दक्षता | H13 | ||||
| दबाव में गिरावट | ≤220pa | ||||
| पंखे का मोटर) | वोल्टेज | एसी 220-240 वी / 50 हर्ट्ज | |||
| वर्तमान | 0.76A | ||||
| शक्ति | 80-120W | ||||
| शोर (डीबी) | 48 | 50 | 52 | 53 | |
| Weigth (केजी) | 22 | 24 | 28 | 32 | |
|
|
