| MOQ: | 1 सेट |
| standard packaging: | प्लाईवुड मामले |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति माह 10 सेट |
प्रयोगशाला के लिए कक्षा 100 हार्ड वॉल मॉड्यूलर क्लीन रूम उपकरण, लंबे समय तक उपयोग करें
हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, इमारत या कमरे के मामले में "साफ-सुथरा कमरा" शब्द का उपयोग किया जाता है। पीवीसी पर्दे या राल पैनल द्वारा संलग्न एक जगह को स्वच्छ कमरे या वातानुकूलित कमरे में सफाई कारक बढ़ाने की इच्छा के मामले में "स्वच्छ बूथ" माना जाता है। आकार 1.5 मीटर से 5 मीटर है और छत में एफएफयू (फैन फ़िल्टर यूनिट) के प्रावधान के साथ बूथ में स्वच्छ हवा पेश की जाती है।
हाल के वर्षों में लोकप्रिय हो गए हैं, न कि इसके आकार के आधार पर, लेकिन इसे स्वच्छता कारक के साथ एक सरल, सस्ती, चलने वाली संरचना के रूप में देखते हुए और निर्माण कोड या अग्नि सेवा अधिनियम का उल्लंघन नहीं करते हैं।
फ्रेम: एल्यूमिनियम
आकार और विनिर्देशन:
| उत्पाद | मॉड्यूलर क्लीन रूम |
| आकार | L6450 * W5000 * H2400mm |
| बाहरी फ्रेम | 40 * 80 मिमी निकास एल्यूमीनियम |
| एफएफयू क्यूटीई | 16 सेट |
| रोशनी | 36W * 8 |
| धौंकनी प्रशंसक | 120W x6SETS |
| nosie | लगभग 54 डीबीए |
| सी देखें | लाइटप्रूफ विरोधी स्थैतिक पीवीसी पर्दा |
| शीर्ष दृश्य | सील के लिए स्टेनलेस स्टील शीट |
| कक्षा | 100 + 1000 वर्ग |
| द्वार | मैनुअल स्लाइडिंग दरवाजा |
आवेदन:
स्वच्छ कमरा दवा, सूक्ष्मजीव अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिसके लिए आंशिक शुद्धिकरण उपकरण की आवश्यकता होती है।
निर्माण कोड या अग्नि सेवा अधिनियम के संबंध में, स्थानीय प्राधिकरण या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है। इसके अलावा, एक मेज पर लगाया जा सकता आकार को "सरल साफ बेंच" कहा जाता है
स्वच्छ बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर के लिए सफाई कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर कंडीशनिंग का चयन
1. बूथ के अंदर के लिए सफाई कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित किया जाता है। मानी जाने वाली पैरामीटर परिसंचरण, फ़िल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर हैं।
परिसंचरण की दर के लिए संदर्भ तालिका
| साफ कमरे की कक्षा | सामान्य संख्यात्मक मूल्य | यूएसए 20 9ई मानक | औसत हवा वर्तमान गति |
| कक्षा 100,000 | 20-30 घूर्णन / एच | 20 | 0.005-0.041m / s |
| कक्षा 10,000 | 30 ~ 70 घूर्णन / एच | 70 | 0.051-0.76m / s |
| कक्षा 1000 | 100-200 घूर्णन / एच | 150 | 0.127-0.202m / s |
| कक्षा 100 | 200-600 घूर्णन / एच | 250-400 | 0.203-0.408m / s |
प्रति घंटे परिसंचरण की दर (घूर्णन / एच) = औसत हवा वर्तमान गति (एम / सेकंड) एक्स निर्वहन क्षेत्र (एम 2) एक्स 3600sec ÷ कमरे की क्षमता (मात्रा) (एम 3)
| मद | मध्यम या उच्च प्रदर्शन फिल्टर | हेपा फिल्टर | यूएलपीए फिल्टर |
| फ़िल्टरिंग क्षमता | कक्षा 10-100000 | कक्षा 100-10000 | कक्षा 10 |
| उदाहरण | सामान्य कार्यालय | आईसी प्रक्रिया के बाद | पूर्व आईसी प्रक्रिया |
| प्रदर्शन | मोटे कण फ़िल्टर की तुलना में उच्च फँसाने की क्षमता | 0.3um आकार कणों के लिए 99.9 7% तक क्षमता का एक फँसाना प्राप्त करना | 0.1um आकार कणों के लिए 99.9 99% तक क्षमता का एक फँसाने का अनुमान लगाना |
वायु प्रवाह क्षमता और एफएफयू की इकाइयों को स्थापित करने के लिए स्वच्छ बूथ और वांछित वर्ग की मात्रा के आधार पर चुना जाता है।
आवश्यक वायु प्रवाह (एम 3 / मिनट) = लक्षित कक्ष क्षमता (एम 3) × परिसंचरण की दर (रोटेशन / एच) ÷ 60
उदाहरण)
चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और 10000 की वांछित कक्षा के साथ एक साफ बूथ के लिए एफएफयू वायु प्रवाह (3 × 2 × 2) × 75 ÷ 60 = 15 (एम 3 / मिनट)
* पीएयू की एकल इकाई - हमारी कंपनी का ए 17 एफएफयू संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1)। क्लीन बूथ उच्च स्वच्छ पर्यावरण का हिस्सा प्रदान कर सकते हैं, जगह के शीर्ष पर स्थापित किया जा सकता है
उसे साफ करने की जरूरत है। एफएफयू से निकलने वाली हवा को प्री फ़िल्टर और एचपीए फ़िल्टर द्वारा फ़िल्टर किया जाएगा, फिर
शुद्धि हवा शुद्धिकरण आवश्यकता बीमा करने के लिए लंबवत कार्य क्षेत्र में प्रवेश करें
2)। 52 डीबीए से कम शोर, वायु वेग 0.35-0.6 मीटर / एस है
3)। स्वच्छ बूथ का आयाम, डिजाइन अनुकूलित करता है
4) .it एकल द्वारा उपयोग किया जा सकता है और स्ट्रिप में साफ क्षेत्र से भी जोड़ा जा सकता है
5)। शुद्धिकरण रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग
विशेष विवरण:
| मद | हार्ड दीवार मॉड्यूलर साफ कमरा | |
| स्वच्छता | कक्षा 100 से कक्षा 100,000 तक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | ग्राहक की आवश्यकताओं के अनुसार बनाया गया है | |
| FFU | आयाम | 2x2, 2x4, 4x4 वैकल्पिक |
| संरचनात्मक फ्रेम सामग्री | स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु | |
| बिजली की आपूर्ति | 110V / 60Hz / एसी; 220V / 60 हर्ट्ज / एसी | |
| फ़िल्टर | मिनी pleat HEPA फ़िल्टर / ULPA फ़िल्टर वैकल्पिक | |
| फ्रेम की सामग्री | एल्यूमीनियम मिश्र धातु / स्टेनलेस स्टील 201 / एसयूएस 304 | |
| दीवार की सामग्री | टेम्पर्ड ग्लास / एक्रिलिक / विरोधी स्थैतिक पारदर्शी पीवीसी / सैंडविच पैनल | |
| अधिकतम सीमा | एल्यूमीनियम-प्लास्टिक पैनल / टेम्पर्ड ग्लास / एक्रिलिक / विरोधी स्थैतिक पारदर्शी पीवीसी / सैंडविच पैनल | |
वैकल्पिक सहायक:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान

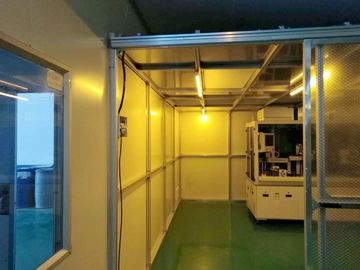

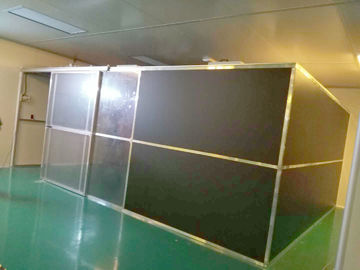

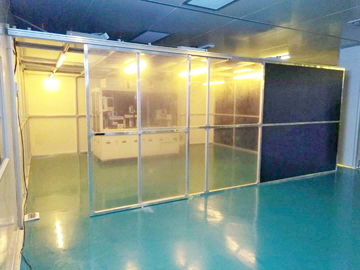

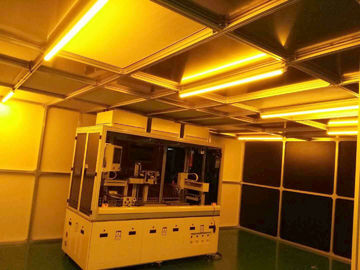

साफ कमरे का चित्रण:
|
|
