मेसेज भेजें
उत्पादों
उत्पादों का विवरण
घर > उत्पादों >
कक्षा 10000 एफएफयू साफ कमरे उपकरण एल्यूमीनियम संरचना स्लाइडिंग दरवाजे / फार्मास्युटिकल क्लीन बूथ के साथ

कक्षा 10000 एफएफयू साफ कमरे उपकरण एल्यूमीनियम संरचना स्लाइडिंग दरवाजे / फार्मास्युटिकल क्लीन बूथ के साथ

एमओक्यू: 1 सेट
मानक पैकेजिंग: प्लाईवुड मामले
भुगतान विधि: टी/टी, वेस्टर्न यूनियन
आपूर्ति क्षमता: प्रति माह 10 सेट
विस्तार से जानकारी
उत्पत्ति के प्लेस
गुआंग्डोंग, चीन
ब्रांड नाम
zhisheng
प्रमाणन
CE, ISO9001
मॉडल संख्या
ZS-सीबी-C10000
सामग्री:
ऐल्युमिनियम का फ्रेम
मुख्य शरीर के लिए सामग्री:
आर्कटिक शीट
शुद्धिकरण ग्रेड:
कक्षा 10000
FFU:
6sets
दीपक:
6sets
द्वार:
मैनुअल स्लाइडिंग दरवाजा
हवा वापसी:
ऊपर से
शीर्ष छत:
जस्ती एल्यूमीनियम
न्यूनतम आदेश मात्रा:
1 सेट
पैकेजिंग विवरण:
प्लाईवुड मामले
भुगतान शर्तें:
टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:
प्रति माह 10 सेट
उच्च प्रकाश:

साफ कमरे के उत्पादों

,

साफ कमरे के सामान

उत्पाद का वर्णन


स्लाइडिंग डोर के साथ क्लास 10000 फार्मास्युटिकल क्लीन बूथ, एफएफयू क्लीन रूम, एल्युमिनियम स्ट्रक्चर

हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, "स्वच्छ कमरे" शब्द का उपयोग भवन या कमरे के मामले में किया जाता है। एक साफ कमरे या वातानुकूलित कमरे में स्वच्छता कारक को बढ़ाने की इच्छा के मामले में पीवीसी पर्दे या राल पैनल से घिरा एक स्थान "क्लीन बूथ" माना जाता है। आकार 1.5 मीटर से 5 मीटर है और सीलिंग में एफएफयू (फैन फिल्टर यूनिट) के प्रावधान के साथ बूथ में स्वच्छ हवा पेश की जाती है।
हाल के वर्षों में लोकप्रिय हो गए हैं, अपने आकार के आधार पर नहीं, बल्कि इसे स्वच्छता कारक के साथ एक सरल, सस्ता, चल संरचना के रूप में देखते हुए और निर्माण कोड या अग्निशमन सेवा अधिनियम का उल्लंघन नहीं करते।
फ़्रेम: एल्यूमीनियम

आकार और विनिर्देश:

उत्पाद मॉड्यूलर साफ कमरा
आकार L8000xW7250xH2300mm
बाहरी ढाँचा

40 * 80 मिमी एक्सट्रूडेड एल्यूमीनियम
40 * 40 मिमी एक्सट्रूडेड एल्यूमीनियम

FFU मात्रा 6sets
रोशनी 36W * 6
धौंकनी प्रशंसक 120W x6SETS
nosie लगभग 54dBA
C दृश्य लाइटप्रूफ एंटी-स्टैटिक पीवीसी पर्दा
शीर्ष दृश्य सीलिंग के लिए स्टेनलेस स्टील शीट
कक्षा 10000
द्वार मैनुअल स्लाइडिंग दरवाजा


आवेदन:
साफ कमरा दवा, सूक्ष्मजीवविज्ञानी अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिसमें आंशिक शुद्धि उपकरण की आवश्यकता होती है।
निर्माण कोड या अग्निशमन सेवा अधिनियम के संबंध में, स्थानीय प्राधिकारी या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है। इसके अलावा, एक डेस्क पर खड़े किए जा सकने वाले आकार को "सिंपल क्लीन बेंच" कहा जाता है।
स्वच्छ बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर स्वच्छता कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर-कंडीशनिंग का चयन
1. बूथ के अंदर स्वच्छता कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित किया जाता है। जिन मापदंडों को माना जाता है वे संचलन, फिल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर हैं।
संचलन की दर के लिए संदर्भ तालिका

साफ कमरे की क्लास सामान्य संख्यात्मक मान USA209E मानक औसत हवा की वर्तमान गति
100,000 वर्ग 20-30 रोटेशन / एच 20 0.005-0.041m / s
कक्षा 10,000 30 ~ 70 रोटेशन / एच 70 0.051-0.76m / s
कक्षा 1,000 100-200 रोटेशन / एच 150 0.127-0.202m / s
कक्षा 100 200-600 रोटेशन / एच 250-400 0.203-0.408m / s


प्रति घंटे परिसंचरण की दर (घुमाव / एच) = औसत हवा की वर्तमान गति (एम / सेकंड) x डिस्चार्ज क्षेत्र (एम 2) x 3600sec s कमरे की क्षमता (वॉल्यूम) (m3)

मद मध्यम या उच्च प्रदर्शन फ़िल्टर हेपा फिल्टर ULPA फ़िल्टर
छानने की क्षमता कक्षा 10-100000 कक्षा 100-10000 कक्षा १०
उदाहरण सामान्य कार्यालय आईसी प्रक्रिया के बाद PRE IC प्रक्रिया
प्रदर्शन उच्च फँसाने की क्षमता मोटे कण फिल्टर की तुलना में 0.3um आकार के कणों के लिए 99.97% तक की क्षमता का एक जाल 0.1um आकार के कणों के लिए 99.999% तक की क्षमता का जाल लगाना


स्थापित किए जाने वाले एफएफयू की वायु प्रवाह क्षमता और इकाइयों को स्वच्छ बूथ की मात्रा और वांछित वर्ग के आधार पर चुना जाता है।

आवश्यक वायु प्रवाह (एम 3 / मिनट) = लक्षित कमरे की क्षमता (एम 3) × परिसंचरण की दर (घुमाव / एच) m 60
उदाहरण)
चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और 10000 के वांछित वर्ग (3 × 2 × 2) × 75 = 60 = 15 (m3 / मिनट) के साथ स्वच्छ बूथ के लिए एफएफयू वायु प्रवाह

* पीएयू की एकल इकाई - हमारी कंपनी की A17FFU संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1) .कलीन बूथ उच्च स्वच्छ वातावरण के हिस्से की पेशकश कर सकता है, जगह के शीर्ष पर स्थापित किया जा सकता है
इसे साफ करने की जरूरत है। एफएफयू से निकलने वाली हवा को पूर्व फिल्टर और एचईपीए फिल्टर द्वारा फ़िल्टर किया जाएगा
शुद्धि आवश्यकता का बीमा करने के लिए स्वच्छ हवा कार्य क्षेत्र में प्रवेश करती है
2)। शोर 52dBA से कम है, हवा का वेग 0.35-0.6 m / s है
3)। स्वच्छ बूथ के आयाम, अनुरूपण डिजाइन उपलब्ध है
4)। यह एकल द्वारा इस्तेमाल किया जा सकता है और यह भी पट्टी में स्वच्छ क्षेत्र से जोड़ा जा सकता है
5)। शुद्धि रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग
विशेष विवरण:

मद हार्ड दीवार मॉड्यूलर साफ कमरा
स्वच्छता कक्षा 100 से कक्षा 100,000 तक
आयाम (LXWXH) ग्राहकों की आवश्यकताओं के अनुसार बनाया गया है
FFU आयाम 2x2, 2x4, 4x4 वैकल्पिक
संरचनात्मक फ्रेम सामग्री स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु
बिजली की आपूर्ति 110V / 60Hz / एसी; 220V / 60 हर्ट्ज / एसी
फ़िल्टर मिनी pleat HEPA फ़िल्टर / ULPA फ़िल्टर वैकल्पिक
फ्रेम की सामग्री एल्यूमीनियम मिश्र धातु / स्टेनलेस स्टील 201 / SUS 304
दीवार की सामग्री टेम्पर्ड ग्लास / ऐक्रेलिक / एंटी-स्टैटिक पारदर्शी पीवीसी / सैंडविच पैनल
अधिकतम सीमा एल्यूमीनियम प्लास्टिक पैनल / टेम्पर्ड ग्लास / एक्रिलिक / विरोधी स्थैतिक पारदर्शी पीवीसी / सैंडविच पैनल


वैकल्पिक गौण:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान

साफ कमरे की ड्राइंग:

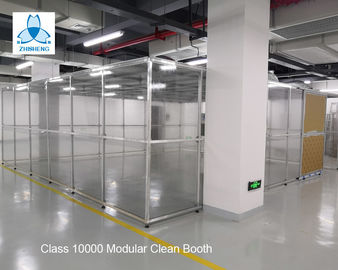

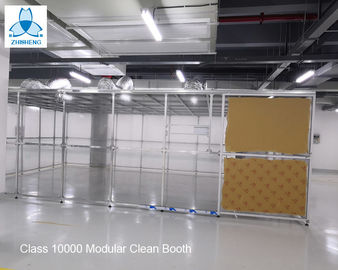

कक्षा 10000 स्वच्छ बूथ की तस्वीरें
