| ब्रांड नाम: | zhisheng |
| मॉडल संख्या: | ZS-सीबी-ISO7 |
| एमओक्यू: | 1 सेट |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

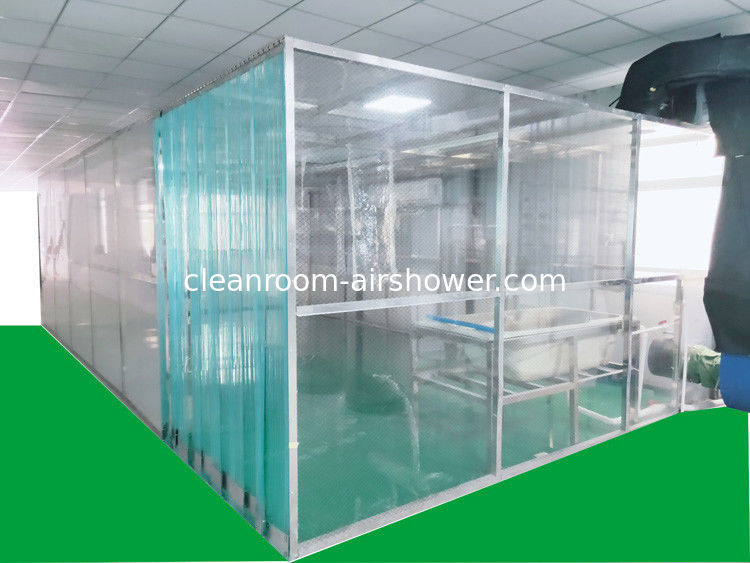

स्लाइडिंग डोर के साथ क्लास 10000 फार्मास्युटिकल क्लीन बूथ, एफएफयू क्लीन रूम, एल्युमिनियम स्ट्रक्चर
हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, "स्वच्छ कमरे" शब्द का उपयोग भवन या कमरे के मामले में किया जाता है। एक साफ कमरे या वातानुकूलित कमरे में स्वच्छता कारक को बढ़ाने की इच्छा के मामले में पीवीसी पर्दे या राल पैनल से घिरा एक स्थान "क्लीन बूथ" माना जाता है। आकार 1.5 मीटर से 5 मीटर है और सीलिंग में एफएफयू (फैन फिल्टर यूनिट) के प्रावधान के साथ बूथ में स्वच्छ हवा पेश की जाती है।
हाल के वर्षों में लोकप्रिय हो गए हैं, अपने आकार के आधार पर नहीं, बल्कि इसे स्वच्छता कारक के साथ एक सरल, सस्ता, चल संरचना के रूप में देखते हुए और निर्माण कोड या अग्निशमन सेवा अधिनियम का उल्लंघन नहीं करते।
फ़्रेम: एल्यूमीनियम
आकार और विनिर्देश:

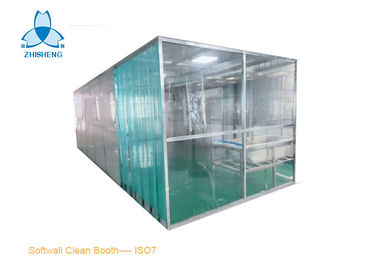

| उत्पाद | सॉफ्टवॉल पीवीसी पर्दा क्लीन बूथ |
| आकार | L8000xW4000xH2200mm |
| बाहरी ढाँचा | 40 * 80 मिमी एक्सट्रूडेड एल्यूमीनियम |
| FFU मात्रा | 4sets |
| रोशनी | 36W * 4 |
| धौंकनी प्रशंसक | 120W x4SETS |
| nosie | लगभग 54dBA |
| 4-पक्ष दृश्य | विरोधी स्थैतिक पीवीसी पर्दा |
| शीर्ष दृश्य | विरोधी स्थैतिक पीवीसी पर्दा |
| कक्षा | 10000 (ISO7) |
| द्वार | पीवीसी पट्टी |
आवेदन:
साफ कमरा दवा, सूक्ष्मजीवविज्ञानी अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिसमें आंशिक शुद्धि उपकरण की आवश्यकता होती है।
निर्माण कोड या अग्निशमन सेवा अधिनियम के संबंध में, स्थानीय प्राधिकारी या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है। इसके अलावा, एक डेस्क पर खड़े किए जा सकने वाले आकार को "सिंपल क्लीन बेंच" कहा जाता है।
स्वच्छ बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर स्वच्छता कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर-कंडीशनिंग का चयन
1. बूथ के अंदर स्वच्छता कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित किया जाता है। जिन मापदंडों को माना जाता है वे संचलन, फिल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर हैं।
संचलन की दर के लिए संदर्भ तालिका
| साफ कमरे की क्लास | सामान्य संख्यात्मक मान | USA209E मानक | औसत हवा की वर्तमान गति |
| 100,000 वर्ग | 20-30 रोटेशन / एच | 20 | 0.005-0.041m / s |
| कक्षा 10,000 | 30 ~ 70 रोटेशन / एच | 70 | 0.051-0.76m / s |
| कक्षा 1,000 | 100-200 रोटेशन / एच | 150 | 0.127-0.202m / s |
| कक्षा 100 | 200-600 रोटेशन / एच | 250-400 | 0.203-0.408m / s |
प्रति घंटे परिसंचरण की दर (घुमाव / एच) = औसत हवा की वर्तमान गति (एम / सेकंड) x डिस्चार्ज क्षेत्र (एम 2) x 3600sec s कमरे की क्षमता (वॉल्यूम) (m3)
| मद | मध्यम या उच्च प्रदर्शन फ़िल्टर | हेपा फिल्टर | ULPA फ़िल्टर |
| छानने की क्षमता | कक्षा 10-100000 | कक्षा 100-10000 | कक्षा १० |
| उदाहरण | सामान्य कार्यालय | आईसी प्रक्रिया के बाद | PRE IC प्रक्रिया |
| प्रदर्शन | उच्च फँसाने की क्षमता मोटे कण फिल्टर की तुलना में | 0.3um आकार के कणों के लिए 99.97% तक की क्षमता का एक जाल | 0.1um आकार के कणों के लिए 99.999% तक की क्षमता का जाल लगाना |
स्थापित किए जाने वाले एफएफयू की वायु प्रवाह क्षमता और इकाइयों को स्वच्छ बूथ की मात्रा और वांछित वर्ग के आधार पर चुना जाता है।
आवश्यक वायु प्रवाह (एम 3 / मिनट) = लक्षित कमरे की क्षमता (एम 3) × परिसंचरण की दर (घुमाव / एच) m 60
उदाहरण)
चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और 10000 के वांछित वर्ग (3 × 2 × 2) × 75 = 60 = 15 (m3 / मिनट) के साथ स्वच्छ बूथ के लिए एफएफयू वायु प्रवाह
* पीएयू की एकल इकाई - हमारी कंपनी की A17FFU संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1) .कलीन बूथ उच्च स्वच्छ वातावरण के हिस्से की पेशकश कर सकता है, जगह के शीर्ष पर स्थापित किया जा सकता है
इसे साफ करने की जरूरत है। एफएफयू से निकलने वाली हवा को पूर्व फिल्टर और एचईपीए फिल्टर द्वारा फ़िल्टर किया जाएगा
शुद्धि आवश्यकता का बीमा करने के लिए स्वच्छ हवा कार्य क्षेत्र में प्रवेश करती है
2)। शोर 52dBA से कम है, हवा का वेग 0.35-0.6 m / s है
3)। स्वच्छ बूथ के आयाम, अनुरूपण डिजाइन उपलब्ध है
4)। यह एकल द्वारा इस्तेमाल किया जा सकता है और यह भी पट्टी में स्वच्छ क्षेत्र से जोड़ा जा सकता है
5)। शुद्धि रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग
विशेष विवरण:
| मद | हार्ड दीवार मॉड्यूलर साफ कमरा | |
| स्वच्छता | कक्षा 100 से कक्षा 100,000 तक | |
| आयाम (LXWXH) | ग्राहकों की आवश्यकताओं के अनुसार बनाया गया है | |
| FFU | आयाम | 2x2, 2x4, 4x4 वैकल्पिक |
| संरचनात्मक फ्रेम सामग्री | स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु | |
| बिजली की आपूर्ति | 110V / 60Hz / एसी; 220V / 60 हर्ट्ज / एसी | |
| फ़िल्टर | मिनी pleat HEPA फ़िल्टर / ULPA फ़िल्टर वैकल्पिक | |
| फ्रेम की सामग्री | एल्यूमीनियम मिश्र धातु / स्टेनलेस स्टील 201 / SUS 304 | |
| दीवार की सामग्री | टेम्पर्ड ग्लास / ऐक्रेलिक / एंटी-स्टैटिक पारदर्शी पीवीसी / सैंडविच पैनल | |
| अधिकतम सीमा | एल्यूमीनियम प्लास्टिक पैनल / टेम्पर्ड ग्लास / एक्रिलिक / विरोधी स्थैतिक पारदर्शी पीवीसी / सैंडविच पैनल | |
वैकल्पिक गौण:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान
साफ कमरे की ड्राइंग:
वीडियो
|
|
