एंटी स्टेटिक हार्ड वॉल एल्युमीनियम फ्रेम मॉड्यूलर क्लीन रूम

 एंटी-स्टैटिक हार्ड वॉल मॉड्यूलर क्लीन रूम, आईएसओ 6 क्लीन बूथ, एल्युमीनियम संरचना

दक्षिण कोरियाई INNOX कारखाने के लिए

मॉड्यूलर साफ कमरे के लाभ:

टिकाऊ

साइट पर व्यवधान के साथ minumum के साथ तेजी से कबीले की स्थापना

मान बनाए रखें

विस्तार या पुनरुत्पादन के लिए आसानी से संशोधित।

कस्टम मॉड्यूलर साफ कमरे के डिजाइन:

1. कक्षा 100 से 100k / ISO से ISO8 प्रति ISO1 4664-1

2. एक पास या रीसर्क्युलेटिंग

3. तापमान और आर्द्रता पर्यावरण नियंत्रण।

4. मानक मॉड्यूलर या एसीएस सहज दवा मॉड्यूलर दीवार प्रणाली

वाइड मॉड्यूलर सामग्री विकल्प:

1. दीवार की सतह: Melamine, Vinyl लेपित जिप्सम, एफआरपी, कांच, पॉलीकारबनेट, चित्रित एल्यूमीनियम, या स्टील स्टील

2. दरवाजे: सिंगल, डबल, स्वचालित स्लाइडिंग, मोटराइज्ड रोल अप, इंटरलॉक सिस्टम।

3. फ़्लोरिंग: वीसीटी, उठाया एक्सेस फ़्लोर

4. प्रकाश: टी -8 एलईडी, रोशनदान ट्यूब।

optionals:

1. HEPA प्रशंसक फ़िल्टर इकाई या ULPA प्रशंसक फ़िल्टर इकाई, मानक और RSR

2. एयर शावर, पास बॉक्स।

हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, "स्वच्छ कमरे" शब्द का उपयोग भवन या कमरे के मामले में किया जाता है।एक साफ कमरे या वातानुकूलित कमरे में स्वच्छता कारक को बढ़ाने की इच्छा के मामले में पीवीसी पर्दे या राल पैनल से घिरा एक स्थान "स्वच्छ बूथ" माना जाता है।आकार 1.5 मीटर से 5 मीटर है और छत में एफएफयू (फैन फिल्टर यूनिट) के प्रावधान के साथ बूथ में स्वच्छ हवा पेश की जाती है।
हाल के वर्षों में लोकप्रिय हो गए हैं, अपने आकार के आधार पर नहीं, बल्कि इसे स्वच्छता कारक के साथ एक सरल, सस्ता, चल संरचना के रूप में देखते हुए और निर्माण कोड या अग्निशमन सेवा अधिनियम का उल्लंघन नहीं करते।
फ़्रेम: एल्यूमीनियम

आकार और विनिर्देश:

आवेदन:
साफ कमरा दवा, सूक्ष्मजीवविज्ञानी अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिनके लिए आंशिक शुद्धिकरण उपकरण की आवश्यकता होती है।
निर्माण कोड या अग्निशमन सेवा अधिनियम के संबंध में, स्थानीय प्राधिकारी या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है।इसके अलावा, एक डेस्क पर खड़े किए जा सकने वाले आकार को "सिंपल क्लीन बेंच" कहा जाता है।
स्वच्छ बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर स्वच्छता कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर-कंडीशनिंग का चयन
1। बूथ के अंदर स्वच्छता कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित किया जाता है।जिन मापदंडों को माना जाता है वे परिसंचरण, फिल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर हैं।
संचलन की दर के लिए संदर्भ तालिका

प्रति घंटे परिसंचरण की दर (घुमाव / एच) = औसत वायु वर्तमान गति (एम / सेकंड) एक्स डिस्चार्ज क्षेत्र (एम 2) x 3600sec s कमरे की क्षमता (मात्रा) (एम 3)


स्थापित किए जाने वाले एफएफयू की वायु प्रवाह क्षमता और इकाइयों को स्वच्छ बूथ की मात्रा और वांछित वर्ग के आधार पर चुना जाता है।

आवश्यक वायु प्रवाह (एम 3 / मिनट) = लक्षित कमरे की क्षमता (एम 3) × परिसंचरण की दर (घुमाव / एच) m 60
उदाहरण)
चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और 10000 के वांछित वर्ग (3 × 2 × 2) × 75 = 60 = 15 (m3 / मिनट) के साथ स्वच्छ बूथ के लिए एफएफयू वायु प्रवाह

* PAU की एकल इकाई - हमारी कंपनी की A17FFU संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1) .क्लीन बूथ उच्च स्वच्छ वातावरण के हिस्से की पेशकश कर सकता है, जगह के शीर्ष पर स्थापित किया जा सकता है
जिसे साफ करने की जरूरत है। एफएफयू से निकलने वाली हवा को पूर्व फिल्टर और एचईपीए फिल्टर द्वारा फ़िल्टर किया जाएगा
शुद्धि की आवश्यकता का बीमा करने के लिए स्वच्छ हवा कार्य क्षेत्र में प्रवेश करती है
2)। 52dBA से कम शोर, हवा का वेग 0.35-0.6 m / s है
3)।स्वच्छ बूथ के आयाम, अनुरूपण डिजाइन उपलब्ध है
4)। यह एकल द्वारा इस्तेमाल किया जा सकता है और पट्टी में साफ क्षेत्र से भी जोड़ा जा सकता है
5)।शुद्धि रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग
विशेष विवरण:


वैकल्पिक गौण:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान

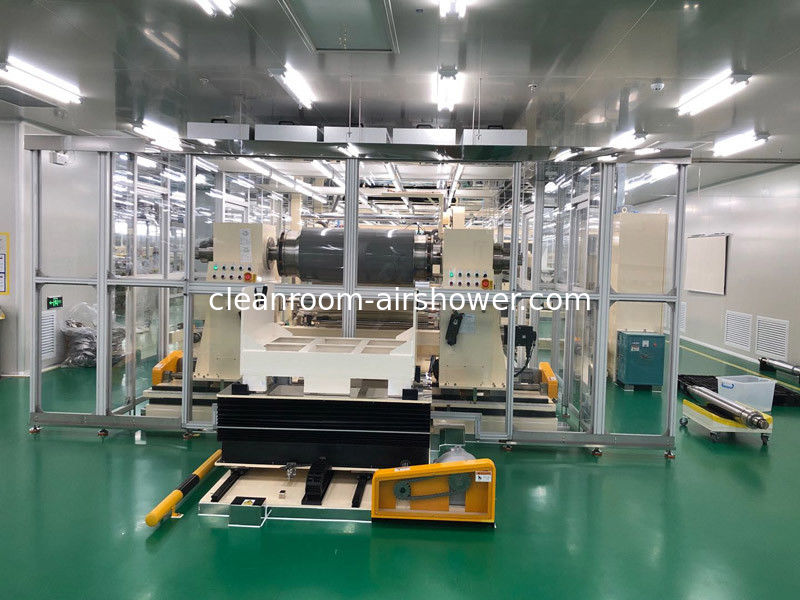

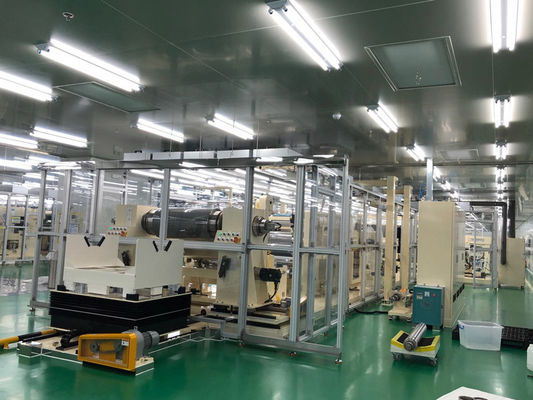

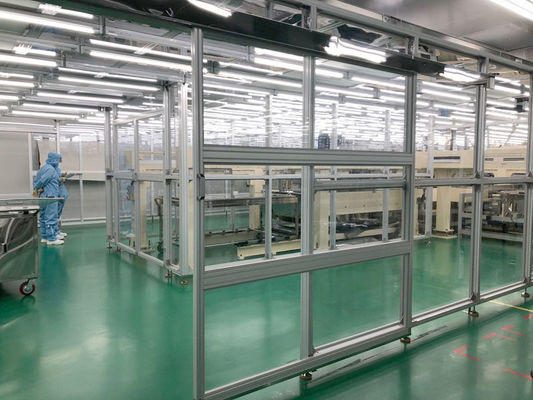

कक्षा 1000 मॉड्यूलर साफ कमरे की तस्वीरें:
