| एमओक्यू: | 1 set |
| मानक पैकेजिंग: | Plywood case |
| वितरण अवधि: | 15-20 days |
| भुगतान विधि: | Western Union, T/T |
| आपूर्ति क्षमता: | 100 sets per Month |

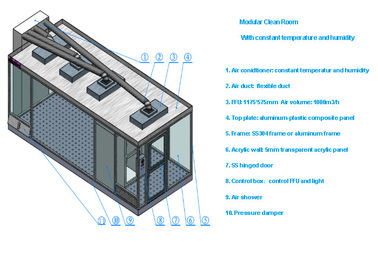

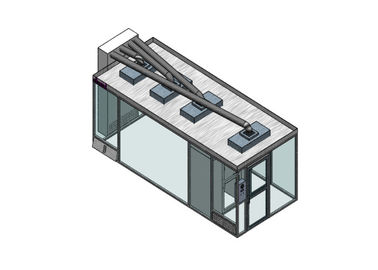

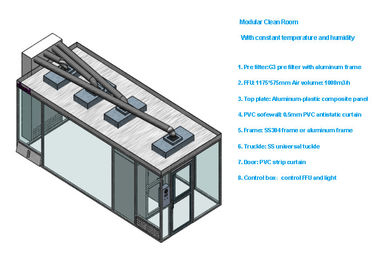

साफ बूथ
हालांकि स्पष्ट विभाजन उपलब्ध नहीं है, भवन या कमरे के मामले में "क्लीन रूम" शब्द का उपयोग किया जाता है। एक साफ कमरे या वातानुकूलित कमरे में सफाई पहलू को बढ़ाने की इच्छा के मामले में पीवीसी पर्दा या राल पैनल से एक स्थान "क्लीन बूथ" माना जाता है। आकार 1.5 मीटर से 5 मी है और छत में एफएफयू (फैन फ़िल्टर इकाई) के प्रावधान के साथ बूथ में साफ हवा पेश की गई है।
हाल के वर्षों में लोकप्रिय हो गए, अपने आकार के आधार पर नहीं, लेकिन यह एक सरल, सस्ती, चलने वाली संरचना के रूप में सफाई कारक के साथ और निर्माण कोड या अग्निशमन सेवा का उल्लंघन नहीं करने पर विचार कर रहा है।
फ़्रेम: एल्यूमिनियम
आवेदन:
स्वच्छ कमरे दवा, सूक्ष्मजीवविज्ञानी अनुसंधान और वैज्ञानिक प्रयोगों के लिए है, जिसे आंशिक शुद्धि उपकरण की आवश्यकता होती है।
निर्माण कोड या अग्निशमन सेवा अधिनियम के संबंध में, स्थानीय प्राधिकारी या ग्राहक की कंपनी के मानकों के साथ संघर्ष की संभावना है। इसके अलावा, एक डेस्क पर आकार बनाया जा सकता है जिसे "सरल साफ बेंच" कहा जाता है
क्लीन बूथ के चयन के मामले में निम्नलिखित विचार आवश्यक हैं।
1. बूथ के अंदर के लिए स्वच्छता कारक की गणना
2. दीवार सामग्री का चयन
3. वेंटिलेशन सिस्टम का चयन
4. बूथ के भीतर एयर कंडीशनिंग का चयन
1. बूथ के अंदर के लिए स्वच्छता कारक की गणना
आम तौर पर, यह साफ कमरे के नियमों के आधार पर निर्धारित होता है माना जाता पैरामीटर परिसंचरण, फिल्टर प्रकार, प्रवाह प्रणाली और वेंटिलेशन सिस्टम की दर है।
परिसंचरण दर के लिए संदर्भ तालिका
| साफ कमरे की कक्षा | सामान्य संख्यात्मक मान | यूएसए 20 9 ई मानक | औसत हवा वर्तमान गति |
| कक्षा 100,000 | 20-30 घूर्णन / एच | 20 | 0.005-0.041m / s |
| कक्षा 10,000 | 30 ~ 70 रोटेशन / एच | 70 | 0.051-0.76m / s |
| कक्षा 1000 | 100-200 घूर्णन / एच | 150 | 0.127-0.202m / s |
| कक्षा 100 | 200-600 घूर्णन / एच | 250-400 | 0.203-0.408m / s |
प्रति घंटे संचलन की दर (घूर्णन / एच) = औसत हवा की वर्तमान गति (एम / सेक) एक्स निर्वहन क्षेत्र (एम 2) x 3600 सेकंड ÷ कमरे की क्षमता (मात्रा) (एम 3)
| मद | मध्यम या उच्च प्रदर्शन फ़िल्टर | हेपा फिल्टर | ULPA फिल्टर |
| फ़िल्टरिंग क्षमता | कक्षा 10-100000 | कक्षा 100-10000 | कक्षा 10 |
| उदाहरण | सामान्य कार्यालय | आईसी प्रक्रिया के बाद | पूर्व आईसी प्रक्रिया |
| प्रदर्शन | मोटे कण फिल्टर की तुलना में उच्च फँसाने की क्षमता | 0.3um आकार के कणों के लिए 99.97% की क्षमता के फंसाने के लिए | 0.1um आकार के कणों के लिए 99.999% की क्षमता के फंसाने के लिए |
हवा के प्रवाह की क्षमता और स्थापित होने वाली एफएफयू की इकाइयां साफ बूथ और वांछित वर्ग के मात्रा के आधार पर चुने गए हैं।
आवश्यक हवा का प्रवाह (एम 3 / मिन) = लक्षित कमरे की क्षमता (एम 3) * संचरण की दर (घूर्णन / एच) ÷ 60
उदाहरण)
एफएफयू हवा का प्रवाह, चौड़ाई 3 मीटर, लंबाई 2 मीटर, ऊंचाई 2 मीटर और वांछित वर्ग 10000 के साथ (3 × 2 × 2) × 75 ÷ 60 = 15 (एम 3 / मिनट)
* पीएयू की एकल इकाई - हमारी कंपनी का ए 17 एफएफयू संगत है।
2. दीवार सामग्री का चयन
चयन परिवेश और आंतरिक अंतरिक्ष पर्यावरण से संबंधित आवश्यकताओं के आधार पर किया जाना चाहिए।
विशेषताएं:
1)। क्लीन बूथ उच्च स्वच्छ वातावरण का हिस्सा प्रदान कर सकता है, जगह के शीर्ष पर स्थापित किया जा सकता है
जिसे साफ करने की आवश्यकता है। एफएफयू से बाहर आने वाली हवा पूर्व फिल्टर और हेपा फ़िल्टर द्वारा फ़िल्टर की जाएगी, फिर
शुद्ध हवा शुद्धिकरण आवश्यकता का बीमा करने के लिए खड़ी कार्य क्षेत्र में प्रवेश करें
2)। 52dBA से कम शोर, एयर वेग 0.35-0.6 मीटर / एस है
3)। साफ बूथ का आयाम, डिज़ाइन कस्टम डिज़ाइन उपलब्ध है
4)। इसे एकल द्वारा उपयोग किया जा सकता है और स्ट्रिप क्षेत्र को साफ करने के लिए जोड़ा जा सकता है
5)। शुद्धिकरण रैंक: 100 वर्ग, 1000 वर्ग या 10000 वर्ग
विशेष विवरण:
| मद | हार्ड दीवार मॉड्यूलर क्लीन रूम | |
| स्वच्छता | वर्ग 100 से कक्षा 100,000 | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | ग्राहक की आवश्यकताओं के अनुसार बनाया गया है | |
| FFU | आयाम | 2x2, 2x4, 4x4 वैकल्पिक |
| संरचनात्मक फ्रेम सामग्री | स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु | |
| बिजली की आपूर्ति | 110V / 60Hz / एसी; 220V / 60 हर्ट्ज / एसी | |
| फ़िल्टर | मिनी पट्टा हेएफ़ैए फिल्टर / यूएएलपीए फ़िल्टर वैकल्पिक | |
| फ्रेम की सामग्री | एल्यूमिनियम मिश्र धातु / स्टेनलेस स्टील 201 / एसस 304 | |
| दीवार की सामग्री | टेम्पर्ड ग्लास / ऐक्रेलिक / एंटी-स्टैटिक पारदर्शी पीवीसी / सैंडविच पैनल | |
| अधिकतम सीमा | एल्यूमिनियम-प्लास्टिक पैनल / टेम्पर्ड ग्लास / ऐक्रेलिक / एंटी-स्टैटिक पारदर्शी पीवीसी / सैंडविच पैनल | |
वैकल्पिक सहायक:
हवा का झोंका
पास बॉक्स
एयर कंडीशनर
निपीडमान
एफएफयू के लिए विशिष्टता
| आइटम मॉडल | ZS-FFU610 | ZS-FFU915 | ZS-FFU1170 | ZS-FFU1220 | |
| आवरण के लिए आकार (मिमी) | 610x610x240 | 915x610x240 | 1170x570x240 | 1220x610x240 | |
| सामग्री | पाउडर लेपित, एल्यूमीनियम लेपित जस्ता प्लेट, या स्टेनलेस स्टील 201/304 के साथ ठंड लुढ़काया इस्पात | ||||
| रेटेड वायु प्रवाह (एम 3 / एच) | 1000 | 1500 | 1800 | 2000 | |
| हवा का वेग | 0.35 / 0.48 / 0.6 एम / एस | ||||
| ईएसपी | 80-120pa | ||||
| हेपा फेटर | आकार (मिमी) | 610x610x69 | 915x610x69 | 1170x570x69 | 1220x610x69 |
| ढांचा | एल्युमिनियम प्रोफाइल | ||||
| मीडिया | शीसे रेशा | ||||
| दक्षता | H13 | ||||
| दबाव में गिरावट | ≤220pa | ||||
| पंखे का मोटर) | वोल्टेज | एसी 220-240 वी / 50 हर्ट्ज | |||
| वर्तमान | 0.76A | ||||
| शक्ति | 80-120W | ||||
| शोर (डीबी) | 48 | 50 | 52 | 53 | |
| Weigth (केजी) | 22 | 24 | 28 | 32 | |
|
|
